Laser Welding - 过程监控

WeldMaster 4.0 Scan&Track&Inspect

报价申请

激光焊接整体解决方案

焊接位置的高度精确跟踪,智能的光束引导和成型以及在线质量控制-WeldMaster 4.0为您的自动化焊接过程提供了所有这些功能。这样一来,您就可以在一个焊台中实施一套完整的解决方案,该焊台是为满足日常工业用途的现代要求而设计的。

Laser Welding Product
Laser Welding Product
Software Laser Welding Product
Laser welding product
Laser welding product
Laser welding product

优势

  • 过程自动化

    WeldMaster跟踪系统在焊接位置附近测量基本几何变量,从中计算出零件位置,连接位置和间隙。信息由系统控制处理,并通过线性轴和检流计扫描仪控制光束的引导和成形。即使对于具有公差的组件,也可以始终获得稳定的焊接过程和始终如一的质量,并且不受材料和接缝几何形状的影响。
  • 实时质量控制

    在激光焊接过程结束后,将实时进行接缝的几何质量控制。借助WeldMaster 4.0的Inspect系统,可以在流水生产中无需额外的优质工位。您可以测量和评估许多类型的缺陷,例如气孔,孔,间隙,缺口和焊缝形式,例如对流,接缝宽度或各种接缝形状的常规接缝几何形状。
  • 100%的存档和联网

    来自跟踪,过程控制和检查的数据将永久存储,并可供用户使用。即使经过多年,也可以查询和跟踪激光焊接过程的结果。通过分配客户和组件编号,可以实现100%的可追溯性。 WeldMaster 4.0的一项非凡功能是将多个系统组合到WeldMaster 4.0网络。

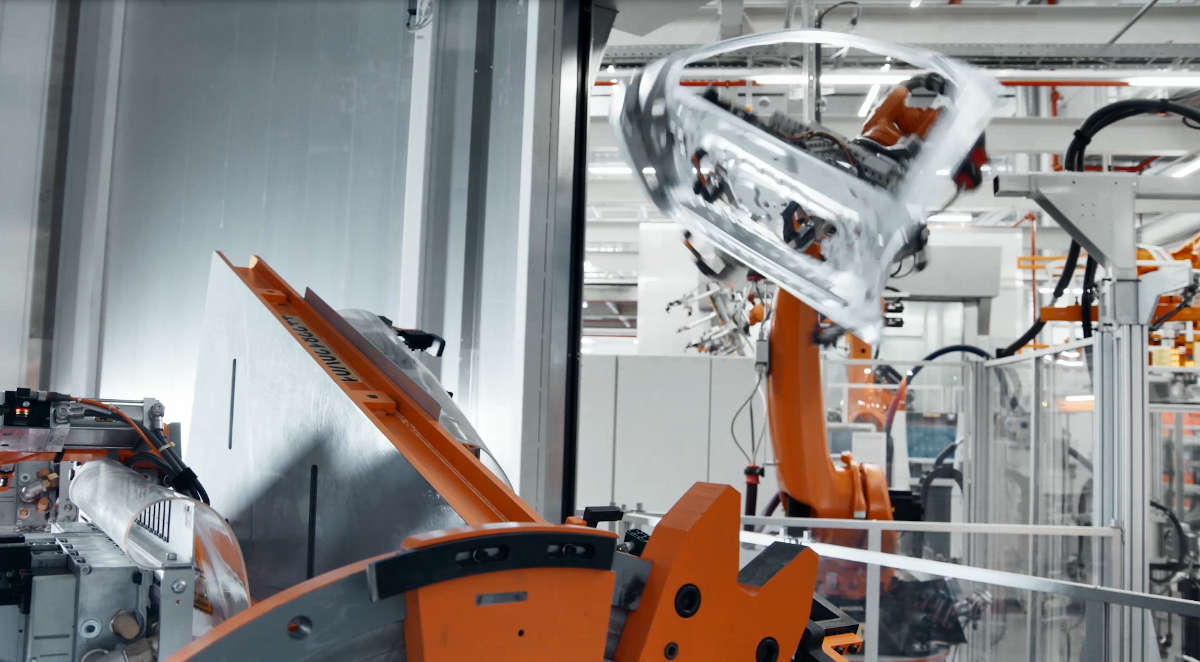

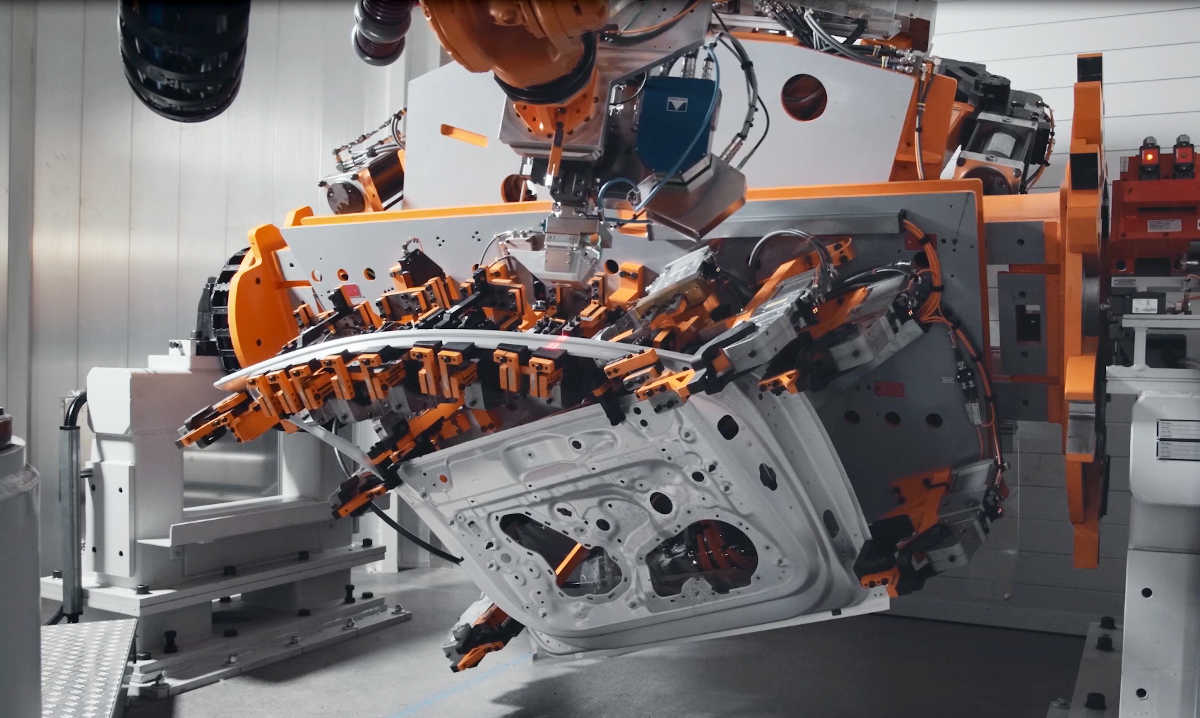

  • 在奥迪生产奥迪A8门节省成本和节省时间

    -投资成本降低26%
    -节省95%的运营成本
    -每单位产线能量减少50%
    -减少25%的二氧化碳排放

技术数据

  • 实时拍照和数据分析
  • 支持所有常用数据总线

我们需要您的同意才能加载表格!

我们使用 Marketing Cloud Account Engagement (Pardot) 表单嵌入可能收集有关您的活动的数据的内容。请查看详细信息并单击 Pardot 框以接受服务并查看内容。如果表格显示不正确,请再次单击“立即下载数据表”。

更多 过程监控

ScanWelder:摆动焊接

随着激光束的一维扫描运动,接缝受到特别的影响。例如,在角焊缝焊接过程中,上层板中的激光功率会明显更高,并且可以通过ScanWelder调整激光功率。扫描焊接还可以降低一维扫描运动反转点的功率,从而获得用于焊接过程的优化接缝。


WeldMaster 4.0 Scan&Track

将跟踪与智能光束引导相结合,可实现自动化焊接过程。跟踪系统在焊接位置附近测量重要的几何变量,从中计算出零件位置以及连接位置和间隙。测量值通过系统控制和控制光束引导进行处理,并使用检流计扫描仪进行成形。即使对于具有公差的组件,您也始终可以获得…

WeldMaster 4.0 Inspect

WeldMaster 4.0 Inspect 可以独立于实际的焊接工位工作。 这是一个自给自足的质量控制系统,可以高精度检测表面缺陷并对其进行可靠的评估。…

WeldMaster 4.0 Track

WeldMaster 4.0 Track可以非接触式,快速,高精度地测量紧邻焊接位置的组件位置。检测连接位置和间隙并将其用于焊接单元的高精度控制。智能的自动焊缝跟踪功能可检测不同的搭接几何形状,例如对接,零间隙,搭接处的角焊缝和T型接头。

普雷茨特IDM

Precitec IDM在激光焊接过程中同轴地测量焊接深度。基于OCT技术,始终从钥匙孔的最低点直接记录测量数据-即使在非常高的焊接速度下也是如此。 Precitec…

LWM 4.0 激光焊接监控

激光焊接实时在线监控系统LWM 4.0适用于许多24/7运行的工业生产领域。在批量生产中,它可以检测并记录大量有关激光焊缝的质量和生产率信息。因此,可以监视和检测由工件公差,污染或不同物料批次引起的质量波动。
